NEC格式红外遥控信号接收
本人工作中之后要用到红外遥控,虽然硬件中集成了红外接收知识,但是出于学习目的,编程接收红外信号。
在接收红外信号前,首先要了解红外信号的调试方式,为编程接收红外信号作准备。
参考:
本人手里刚好有stm32单片机,stm32有丰富的资料,详细的资料,决定通过stm32编程接收红外信号
stm32单片机购买地址:
STM32F103C8T6小系统板 单片机 核心板 STM32初级入门学习开发板
红外地址:
单片机 红外遥控模块+接收头HX1838+NEC编码红外 遥控器3件套
首先选型,我用的是STM32F103C8T6,我用的st link调试,所以SYS中选择“Serial Wire”(要不然下载后,无法再用st link下载,必需长按复位键)。
以下是使用stm32cube的设置
RCC设置,设置系统时钟为外置输入:
系统设置,设置调试方式为st link:
TIM2设置,这个主要是通过计数方式获取下降延时间差:
USART设置,这个是设置高度串口,输入输出调试信息:

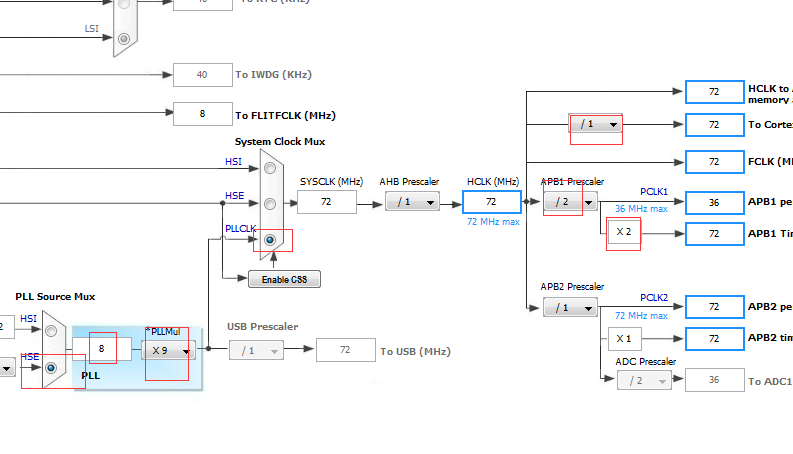

Clock Configuration:
时钟设置:
USART1设置,使用默认配置就可以

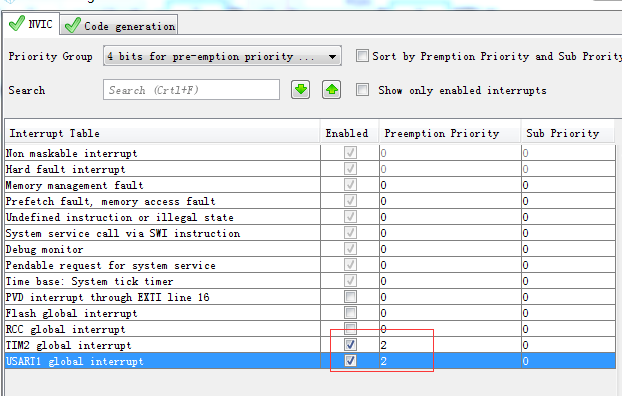

NVIC Configuration:

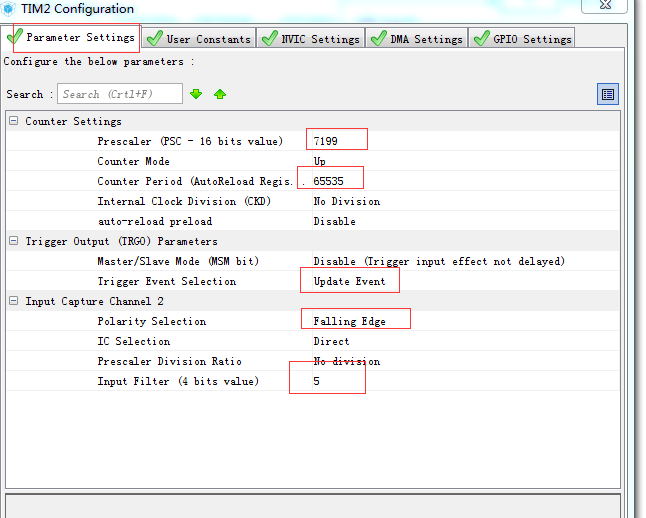

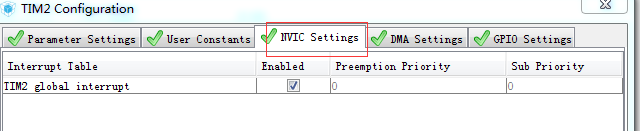

tim2 config Tim2配置,分频7199,所以100us计数一次,捕获下降沿,测量两个下降沿的宽度 :
以上stm32cute设置完成,可以生成代码。
main.c中修改:
/* USER CODE BEGIN PV */
/* Private variables ---------------------------------------------------------*/
/// 全局变量
uint8_t ir[4], flag, lianfa, xx;
/* USER CODE END PV */
...
/* USER CODE BEGIN 0 */
/// cat be use printf scanf
int fputc(int ch, FILE *f)
{
HAL_UART_Transmit(&huart1, (uint8_t *)&ch,1, 0xFFFF);
return ch;
}
int fgetc(FILE *f)
{
uint8_t ch;
HAL_UART_Receive(&huart1,(uint8_t *)&ch, 1, 0xFFFF);
return ch;
}
/* USER CODE END 0 */
....
main函数中设置
/* USER CODE BEGIN 2 */
HAL_TIM_Base_Start_IT(&htim2);
if (HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_2) != HAL_OK)
{
printf("IC Start it error\n");
Error_Handler();
}
/* USER CODE END 2 */
stm32f1xx_it.c
/* USER CODE BEGIN 0 */
extern uint8_t ir[4], flag, lianfa, xx;
uint32_t count[33]; // user for debug
/* USER CODE END 0 */
...
//TIM2_IRQHandler中添加:
/* USER CODE BEGIN TIM2_IRQn 0 */
//printf("debug000:%#X, ccr2:%#x\n", TIM2->SR, TIM2->SR);
if (4&TIM2->SR)
{
uint32_t bu;
//printf("=>%d\n", TIM2->CCR2);
bu = TIM2->CCR2;
if(bu<140&bu>128){xx = 0; count[xx]=bu;}
else if(bu>6&bu<15) {ir[xx/8]>>=1;xx++;count[xx]=bu;}
else if(bu>18&bu<25){ir[xx/8]>>=1; ir[xx/8]|=0x80;xx++;count[xx]=bu;}
else if(bu>108&bu<116)
{
printf("lianfa\n");
lianfa=1;
}
if(xx==32)
{
int i;
for(i=0; i<33; i++)printf("%d\t", count[i]);
printf("recv data:%x %x %x %x\n", ir[0], ir[1], ir[2], ir[3]);
xx=0;
flag=1;
}
TIM2->CNT = 0;
}
/* USER CODE END TIM2_IRQn 0 */
