rv1126_audio

目录:

原始引用地址: rv1126 音频
time: 202107212128

简介

嵌入式中使用音频,常见的有i2s, 做i2s开发,要高清楚这些问题:

mclk 谁提供?

i2s 主从模式

mclk fs 采样率之前的关系。设置了mclk i2s 主从模式后,就可以通过aplay, arecord进行采集和播放音频操作了。

rv1126 音频控制

rv1126 时钟是怎么控制的??

rv1126 声卡的原理

参考:doc/Linux/Multimedia/Rockchip_Developer_guide_Linux_Audio_CN.pdf

I2S分为mclk sclk lrclk datain dataout

查看网卡:

cat /proc/asound/cards

音频配置相关dts:

rv1126-evb-v10.dtsi

代码位置:

Sound/soc/generic/simple-card.c

sound/soc/codecs/dummy-codec.c

rk809代码:

sound/soc/codecs/rk817_codec.c

主从模式例子:

在文档Rockchip RV1109&RV1126TRM V1.0 PART1.PDF 17.3 章节中也有主从模式讲解。

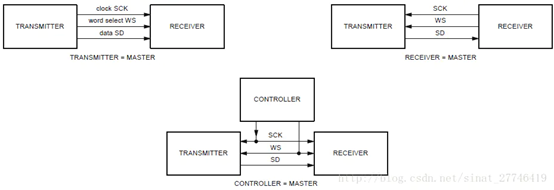

i2s主从模式

i2s主从模式

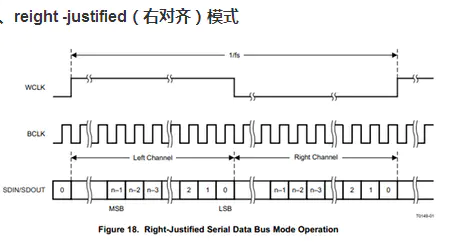

i2s_clk_data

i2s_clk_data

添加声卡mclk 输出 (dumm 声卡注意主从模式,主从模式没有设置正确会用机关枪的声音)

原理:simple-card.c会生成声卡,调用cpu_dai(rockchip_i2s.c),和codec_dai(dummy-codec.c)

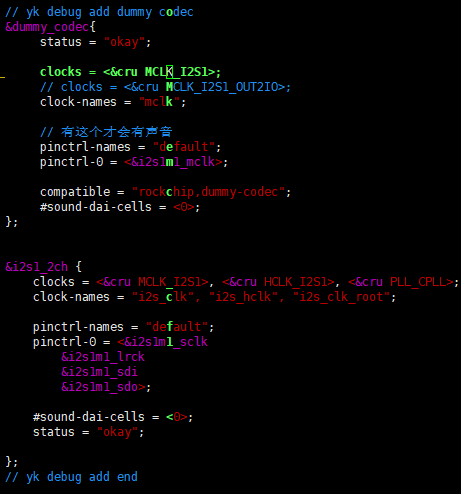

配置dts,在rongpin/rv1126_1109_common.dtsi 添加:

rv1126 audio dummy

rv1126 audio dummy

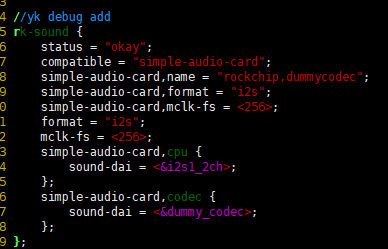

在/根中添加声卡:

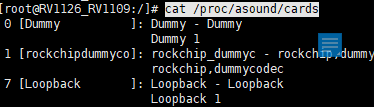

添加后查看声卡命令cat /proc/asound/cards:



录音:

arecord -Dhw:1,0 -c2 -r48000 -fS16_LE -d10 /tmp/record.wav

播放:

aplay -D hw:1,0 -fS16_LE -c2 -r48000 /tmp/record.wav

6911c 音频时钟,主要参数如下:

FS( LRCK):48K (27 IIS_WS)

MCLK =XXXFS=XXX sample_rate =256*48K =12.288M

BCLK=MCLK/4=12.288/4=3.072M (28 IIS_SCLK)

时钟配置代码:

soc/codecs/dummy-codec.c中rockchip_dummy_codec_probe获取时钟:

dcp->mclk = devm_clk_get(&pdev->dev, "mclk");

dummy_codec_startup函数中应用:

clk_prepare_enable(dcp->mclk);

更底层时钟配置代码位于:

rockchip/clk-rv1126.c

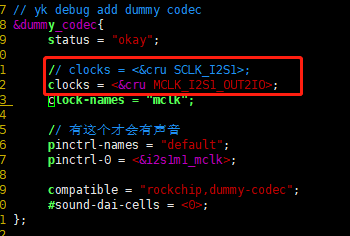

配置mclk输出:

将dummy_codec中的clocks改为:MCLK_I2S1_OUT2IO

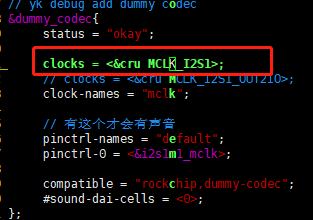

配置mclk输入:



主从模式:

主从模式用户态无法调用,是内核驱动配置的。

soc/rockchip/rockchip_i2s.c 中有函数配置主从模式:

rockchip_i2s_set_fmt

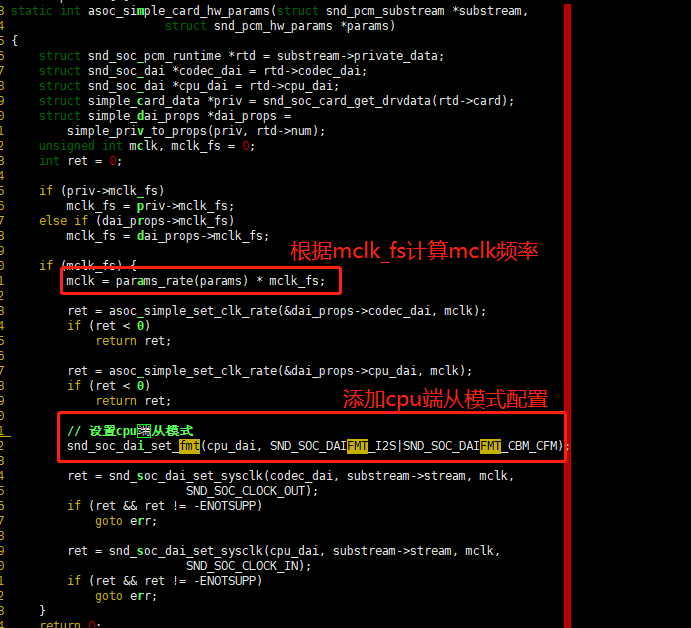

soc/generic/simple-card.c asoc_simple_card_hw_params函数在用户太调传递采样率(如48k)fs(如256),时会通过公式mclk=samplefs=48k256=12.288M 计算出mclk,可以在这时添加代码配置主从模式, 同时要设置mclk方向:
